Качество монтажного шва определяется не только характеристиками материалов, но и условиями их применения. Один из факторов, который часто воспринимается как второстепенный, – предварительное увлажнение основания перед нанесением монтажной пены. Формально про него знают почти все, фактически соблюдают – далеко не всегда.
В реальных условиях монтажный шов подвергается деформационным нагрузкам. Следовательно, устойчивость контакта между пеной и основанием становится критически важной. Ослабление адгезии или неравномерная структура пены могут привести к формированию зазоров и снижению эксплуатационных характеристик узла. В результате снизится теплоизоляция и возрастет риск продувания.
Что говорит теория и где обычно допускается ошибка
Пенополиуретан – материал, отверждение которого напрямую связано с влагой. Вода участвует в химической реакции, формируя структуру пены. При ее недостатке процесс идет неравномерно.
Если основание сухое, пена может недополучить влагу в зоне контакта. В результате формируется менее прочный приграничный слой. Это сказывается не только на адгезии, но и на структуре самой пены: она становится более рыхлой, с неоднородной ячеистой структурой и склонностью к дополнительной усадке.
При наличии достаточного количества влаги условия отверждения стабилизируются. Формируется более однородная структура пены, а контакт с основанием приобретает большую прочность.
С учетом этого была поставлена задача оценить влияние увлажнения на прочность сцепления и характер разрушения в системе "пена-бетон".
Методика проведения испытаний
Для моделирования монтажного шва использовались бетонные кубики. Между ними устанавливался определенный зазор, который заполнялся монтажной пеной. Таким образом создавалась система с контролируемой геометрией и площадью контакта.
Рисунок 1 – Подготовка образцов к нанесению
монтажной пены
Рисунок 2 – Подготовка образцов к нанесению
монтажной пены
Были подготовлены две серии образцов. В первой серии перед нанесением пены поверхность бетона и сама пена увлажнялись. Во второй материалы использовались без увлажнения.
Рисунок 3 – Внешний вид образцов после нанесения
монтажной пены
После формирования шва образцы выдерживались в лабораторных условиях в течение суток. Далее проводилось определение прочности сцепления, а также фиксировался характер разрушения.
Что показали испытания: цифры и характер разрушения
Результаты оказались показательными не только по значениям прочности, но и по тому, как именно происходило разрушение.
Таблица 1 – Результаты определения прочности сцепления
| Пена | Увлажнение | Характер разрыва | Значение прочность сцепления, МПа |
|
Пена KUDO 65 + |
Нет |
Адгезионный |
0,06 |
|
Адгезионный |
0,23 |
||
|
Адгезионный |
0,08 |
||
|
Адгезионный |
0,16 |
||
|
Адгезионный |
0,30 |
||
|
Есть |
Когезионный |
0,36 |
|
|
Адгезионный |
0,35 |
||
|
Когезионный |
0,31 |
||
|
Адгезионный |
0,20 |
||
|
Когезионный |
0,41 |

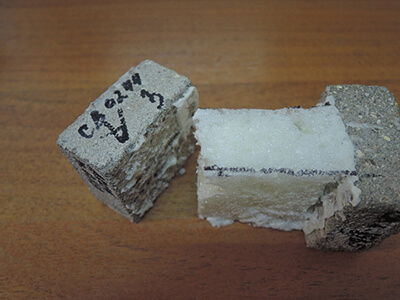

Рисунок 4 – Пример образца монтажной пены
без увлажнения после испытания
Рисунок 5 – Пример образца монтажной пены
без увлажнения после испытания
Рисунок 6 – Пример образца монтажной пены
с увлажнением после испытания
Рисунок 7 – Пример образца монтажной пены
с увлажнением после испытания
Результаты испытаний и их анализ
В образцах без увлажнения наблюдался исключительно адгезионный разрыв. Средняя прочность сцепления составила 0,17 МПа. Разрушение для этой серии образцов происходило по границе "пена-бетон", то есть контакт был слабым местом системы.
У увлажненных образцов появились когезионные разрывы с прочностью сцепления до 0,41 МПа. Среднее значение показателя достигло 0,33 МПа, что почти в 2 раза больше, чем у пены без увлажнения. Это принципиально другой результат: разрушение происходило внутри пены, что свидетельствует о более высокой адгезии к основанию. Фактически это означает, что адгезия к основанию стала выше прочности внутренней структуры материала.
Дополнительно отмечена меньшая вариативность результатов в увлажненной серии, что указывает на более стабильные условия формирования структуры пены.
Важно понимать, что речь идет не только о значении прочности сцепления. Более качественное отверждение напрямую влияет на усадку. В таких условиях снижается вероятность локального отслоения пены от основания.
Практические рекомендации
Перед нанесением монтажной пены рекомендуется обеспечивать равномерное увлажнение поверхности основания. Особое внимание следует уделять пористым материалам, таким как бетон и кирпич, которые активно поглощают влагу.
Выводы
Проведенные испытания подтвердили влияние увлажнения на прочность сцепления монтажной пены с основанием.
При отсутствии влаги разрушение происходит по границе контакта, что указывает на ограниченную адгезию. При увлажнении увеличивается прочность сцепления и изменяется характер разрушения, включая переход к когезионному.
Учет данного фактора при выполнении монтажных работ позволяет повысить надежность и долговечность монтажного шва.
